油液污染直接影響系統的工作可靠性和元件的使用壽命。

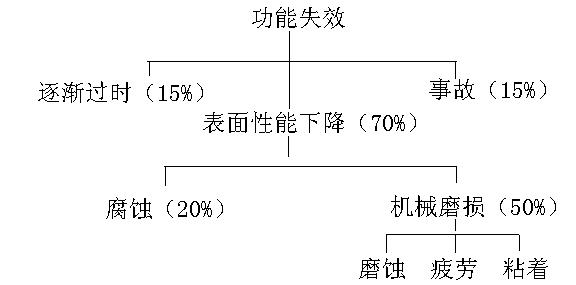

國內外資料表明，系統的故障有以下三點：15%的失效是由于系統陳舊引起的，15%是由于事故造成的，70%是由于油液污染引起的。進一步分析這個因素，發現20%是腐蝕造成的，50%是機械磨損造成的。 究其原因，功能失效主要由于油液中存在的各種固體顆粒、水份和空氣造成的。
1、液壓系統油液污染物的分類
系統中的污染物根據其存在的形式可分為：
固態污染物如：銅屑、鐵末、礦粉、塵埃
液態污染物如：水分
氣態污染物如：空氣、氯氣、一氧化碳
污染物的上述三種狀態在環境改變時可能相互轉化，這些污染物產生機械力作用時也產生化學反應。
1）固體顆粒
固體顆粒是引起機械磨損的第一因素，也是污染控制研究的主要對象。
固體顆粒是以微米為計量單位的物質，肉眼可見的最小顆粒尺寸為40μm，一些不同類型的微小固體顆粒尺寸范圍下表：
從上面的例子可以發現，油液中肉眼看不見的固體顆粒污染是大量存在的。對于這些固體顆粒污染物的檢測，國際上通用NASA1638標準。
NAS 1638是美國航空航天局于1964年提出的一種清潔度規范，它現在仍在使用，并在世界范圍內各行業間得到廣泛認可。
2）油液的氧化
油液的氧化是潤滑油報廢的主要原因，廢潤滑油中被氧化的部分占油液總量的4％——5％，氧化生成的成分在真空離心機的凈化作用下可以被分離出來。但是在油液發生氧化的時候再進行凈化就已經有油品的損失了。通過在線實時凈化的方式隨時將氧化油液的污染物清除，最大限度的保證油品的正常使用。
油液中的水和空氣，以及熱能是油液氧化的必要條件，而油液中的金屬微粒對油液氧化起著重要的催化作用。試驗研究表明，當油液中同時存在金屬顆粒和水時，油液的氧化速度急劇增快，鐵和銅的催化作用使油液氧化速度分別增加10倍和30倍以上。

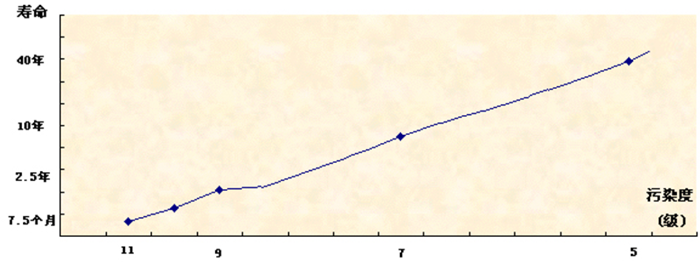

世界各研究機構在進行研究污染度對壽命的影響時，所給出的研究結果差異很大，這主要是因為工作環境、污染物成分及顆粒硬度等因素不同的結果。一般來說（以NAS1638標準），污染度降低一級，壽命延長一倍，反之亦然。假定使用污染度為7級（NAS1638）的油液，機器的壽命為10年，同樣是這樣一臺機器將油液的污染度降低幾級，壽命就有驚人的變化。
3）空氣
空氣可以有兩種形式存在于油液中：溶解或游離狀態。溶解于液體的空氣對系統的影響較小，但是一旦從液體中分離出來而成為氣泡，使系統性能下降，可靠性降低及元件使用壽命縮短。游離于液體中的空氣對系統的具體危害有以下幾方面：
※空氣能產生氣蝕，加劇元件材料表面的剝蝕與損壞；
※使設備操作響應變得遲鈍和不穩定，增加功率消耗；
※加速油液氧化，降低潤滑性能，增加油品酸值；
※降低油液的容積彈性模量和剛度；
※增加設備運轉的噪音；
※升高溫度，增加泄漏
4）水分
水也可有兩種形式存在于油液中：溶解或游離狀態。水在系統中是一種嚴重的污染物，人們對此常不夠重視。水對系統的最大危害是腐蝕，其他方面有產生氧化物、污垢及膠狀物。
水的腐蝕會降低元件表面性能，并使銹蝕顆粒進入系統；水與添加劑作用會產生有害物質，加速油液變質；
水與氧化物合成酸性生成物，導致流體性質改變；水混入油中能使油液乳化，降低其潤滑性能；在低溫條件下，水結成冰也可引起系統故障，其影響就象小砂?；蛐〗饘倭Ｒ粯?，使流道及小孔堵塞，表面損壞，元件動作失靈。
水能促進微生物的生長；水與金屬顆粒共存會顯著縮短油品的氧化時間，增加在用油的酸值。
2、污染物的來源
上述各種污染物如何侵入到系統中，主要有三個方面：
一個是新系統的殘留污染物，就是由元件、管路組裝時殘留在系統中的
二是工作中機械磨損、油液氧化等過程中生成的；
三是在設備的使用維護中進入到系統中的。
3、污染物的產生機理
從污染物的來源看，排除維護和操作中不可避免的因素，最主要的污染物是在設備運行中由于機械磨損和化學磨蝕產生的。
機械磨損可分為：磨蝕磨損、粘著磨損、疲勞損壞。
化學磨蝕可分為：化學腐蝕和流體變質。
顆粒物產生：
機械磨損
磨蝕磨損之一：摩擦磨損
在機件摩擦過程中，與動力間隙尺寸相仿或略大的顆粒是最危險的，它們切削表面材料；使間隙尺寸發生變化，并產生更多的顆粒。如下圖

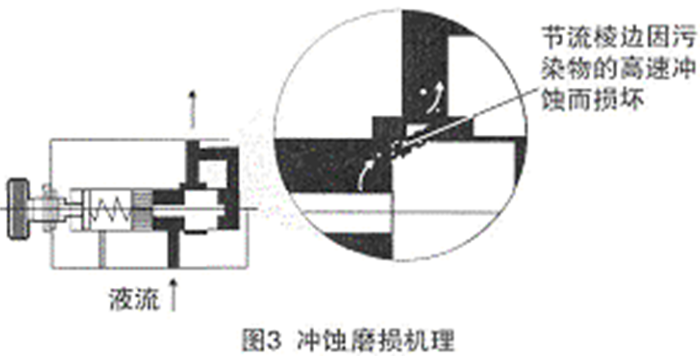

磨蝕磨損之二：沖蝕磨損
在介質流動時，尤其是在高速流動的條件下，顆粒高速沖擊零件邊緣和表面，因動量效應造成表面材料剝落，使零件形狀及零件間隙發生變化，同時產生更多的顆粒。如下圖

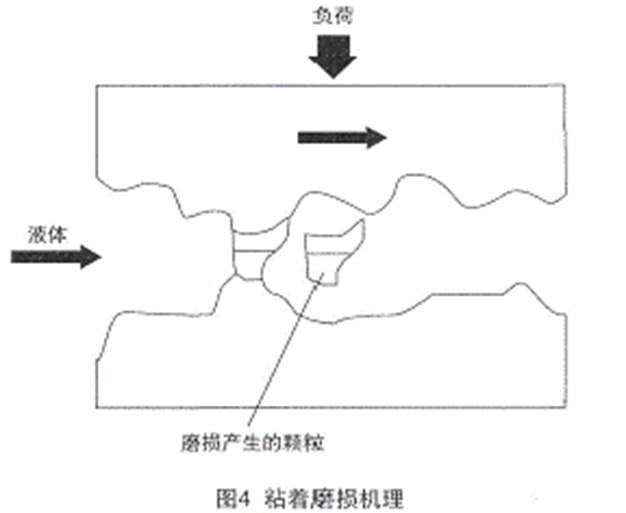

粘著磨損
大負荷、低速運轉或油液粘度低會減小油膜厚度，導致金屬間直接接觸，某些凸起表面會粘接在一起。當相鄰面移動時，這些粘接點會被剪切而產生金屬顆粒。如下圖
