目前國四非道路發動機較多的使用直通式空氣濾清器，其結構與前期國三使用的93空濾不同?，F將結構及保養事項分享。

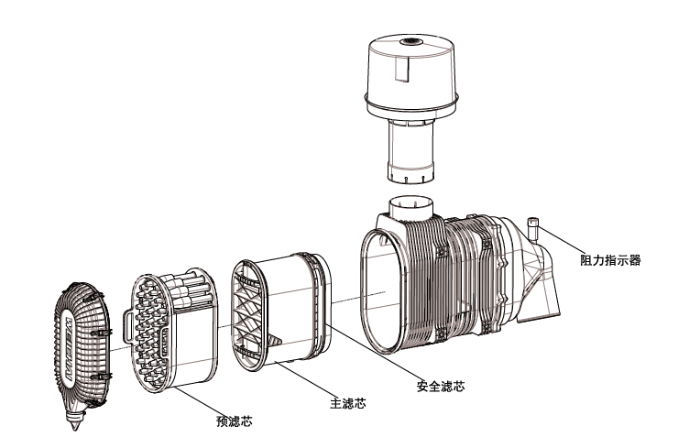

圖直通式空氣濾清器

注意：

決不允許在沒有空濾器時使用發動機，否則灰塵和雜質進入發動機會導致發

動機早期磨損！

從空濾器中拆下空濾芯，輕拍端面使灰塵

落下，也可用壓縮空氣反吹（由內向外吹）。

不合格的空氣濾清器濾芯會造成DPF后處理異常堵塞，造成排放超標、DPF損

壞等嚴重故障！

檢查空氣濾清器濾芯

圖指示器

當進氣阻力指示器報警（變紅）時，應停

機保養空濾器外濾芯，指示器如所示。

主濾芯的保養：

安裝說明：在安裝主濾芯時，請在密封圈表面涂抹潤滑脂，以確保主濾芯安裝到

位。

當進氣阻力指示器報警（變紅）時，需保養空濾器主濾芯(注意：安全濾芯禁止

拆卸和清理，保養時應注意：

1. 使用小于0.5MPa的干凈空氣從濾芯后部出氣端吹掃濾芯內外部灰塵；注意：禁止從濾芯前部進氣端吹掃主濾芯；內濾芯（安全濾芯）不得拆卸和清理，要確保與主濾芯一同更換；

2. 裝回主濾芯前應清理濾清器內腔，以防止灰塵不經主濾芯過濾直接進入。

出現下列情況應更換濾芯組件：

1.主濾芯破損；

2.裝上清理后的外濾芯，報警器仍報警；

3.主濾芯保養3～4次后。

預濾芯的保養：

當拆卸預濾芯后，需要檢查并保養預濾芯，操作如下：

1.檢查旋流管內腔管道是否存在灰塵過多或者阻塞現象，如有必須清理并疏通。

2.使用壓縮空氣（0.4MPa～0.5MPa)將預濾芯外部和內腔管道內灰塵清理干凈。

3.禁止使用油類液體進行清洗。

4.裝回前檢查前后密封圈是否脫落。

5.預濾芯部件如無破損不需更換。

6.按照圖箭頭方向進行安裝。
